Станція сегрегації (сортування) твердих побутових відходів призначена для прийому, транспортування і сортування твердих побутових відходів.

Опис технологічного процесу.

Тверді побутові відходи (ТПВ) автотранспортом доставляються на накопичувальний майданчик станції сортування. Після вивантаження ТПВ, безліч яких знаходиться в поліетиленових пакетах, робочий спеціальним інструментом розкриває пакети. По мірі накопичення ТПВ трактор грейфером вантажить відходи в бункер, звідки вони подавальним конвеєром доставляються на вібросито. На віброситі органічні відходи малої фракції відбирають в бункер і далі на вивідний конвеєр, який транспортує їх на тракторний причіп. Коли причіп наповнюється, трактор відвозить і розвантажує його в спеціально відведених місцях (звалищах).

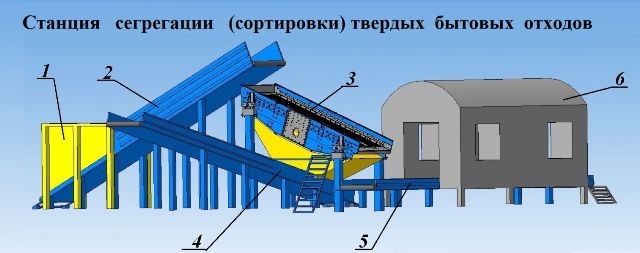

Состав станции сегрегации

Склад станції: 1 - Бункер; 2 - Конвеєр подаючий; 3 - Вібросито з бункером;

4 - Конвеєр вивідний; 5 - Конвеєр сортувальний; 6 - Кабіна сортувальна



Відходи, які не відсіялися на віброситі, транспортуються на сортувальний конвеєр, який транспортує їх через спеціальне приміщення. У цьому приміщенні стоять сортувальники, які відбирають кожен свій тип відходів (папір, поліетилен, ПЕТ-пляшки за кольором (прозора, синя, кольорова), ганчір'я, ПВХ, склобій). Відсортовані відходи вони кидають в колісні візки для перевезення вторинної сировини, які в міру наповнення транспортують до пресів, де пресують їх в тюки. Преси, як і сортувальники, спеціалізуються за видами відходів. На кожній станції сортування знаходиться 6 пресів і 14 візків-збірок. Відходи, що не відсортовані, а це, в основному, відходи великих фракцій, рухаються по конвеєру далі і подаються в тракторний причіп, який у міру накопичення розвантажується на звалищі.



Станція сегрегаціі.Технічні характеристики.
Продуктивність, м.куб/зміну 50-200
Встановлена потужність, кВт при 380В/50Гц 26
Кількість обслуговуємого персоналу, чол. 6-12
Габаритні розміри, м
довжина 30,8
ширина 13
висота 7
Маса, кг, не більше 25000
Регулювання продуктивності безступенева

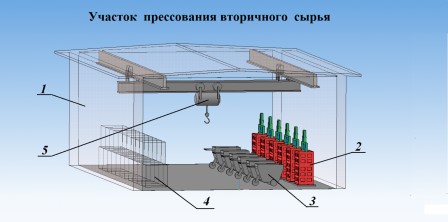

Схема дільниці пресування вторинної сировини.

Схема участка прессования вторичного сырья

Склад ділянки: 1 - Приміщення ділянки; 2 - Преси УПБ-6; 3 - Візки для перевезення вторинної сировини;

4 - Пакунки з вторинною сировиною; 5 - Кран-балка для переміщення тюків.



Сортувальне приміщення має освітлення, вентиляцію та опалення. Пресове обладнання і тюки з пресованими відходами розташовуються під навісом.

Гарантійний термін експлуатації станції - 12 місяців з дня встановлення обладнання, або 18 місяців з дня продажу.

Термін служби - не менше 15 років.

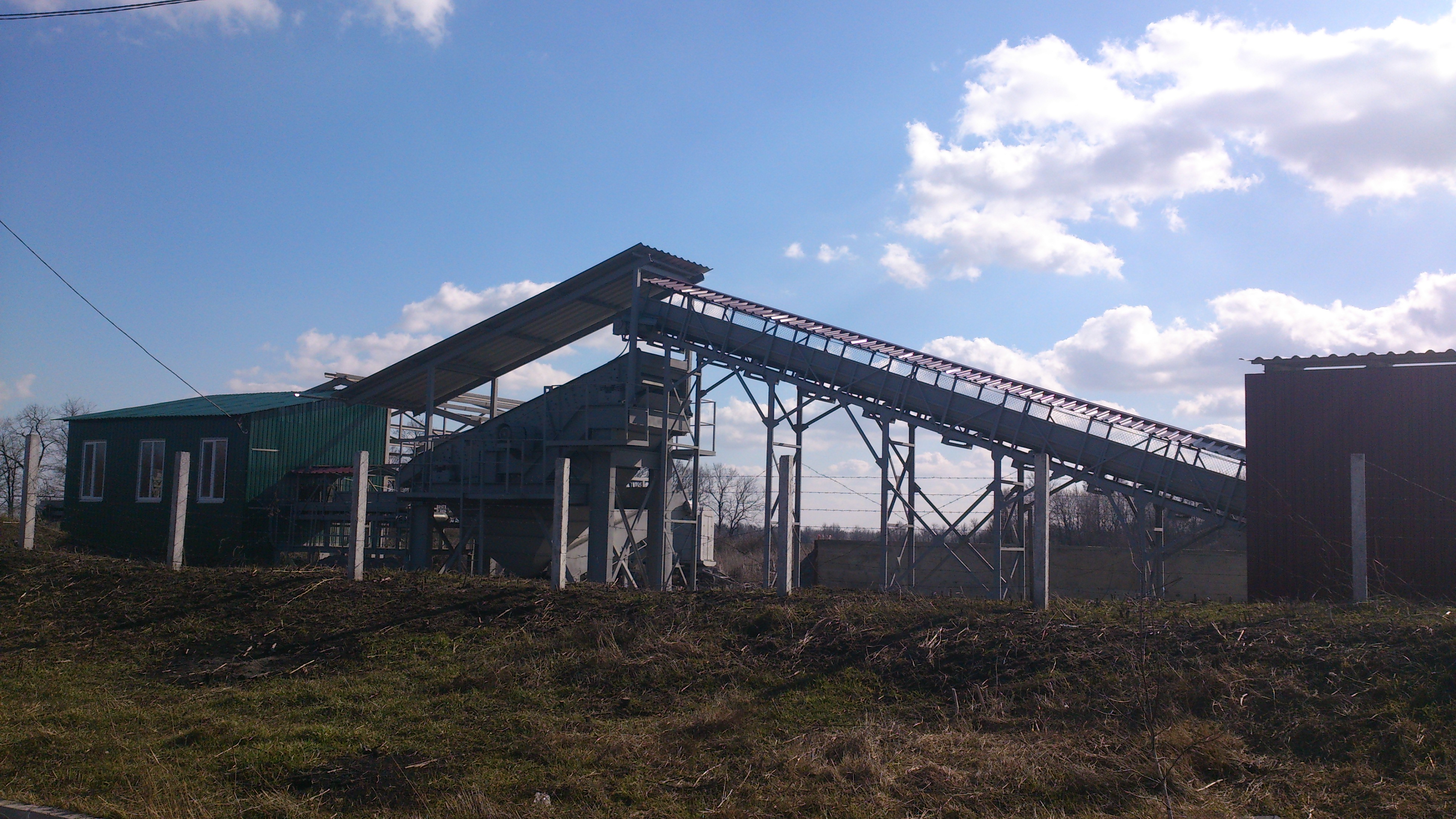

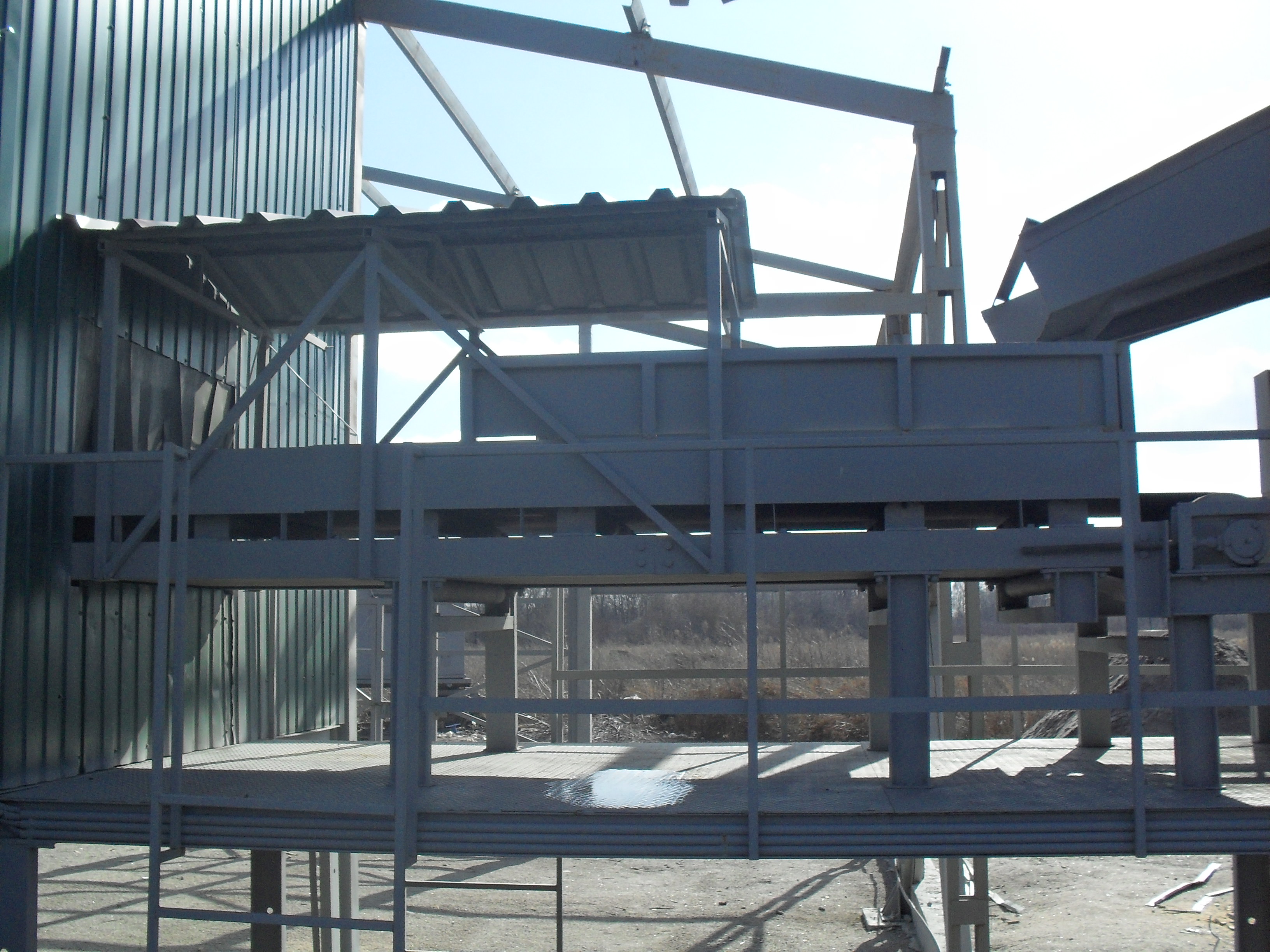

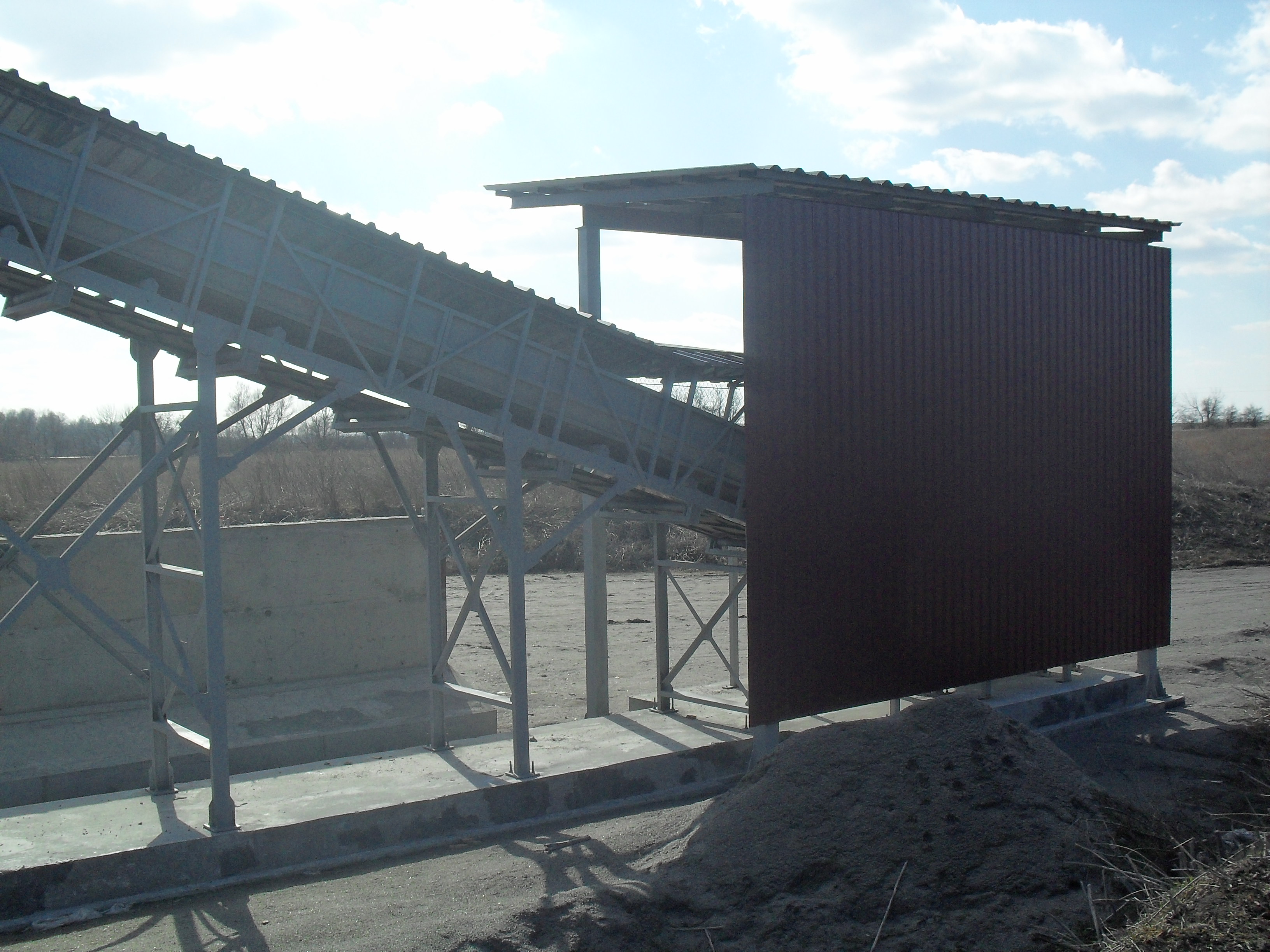

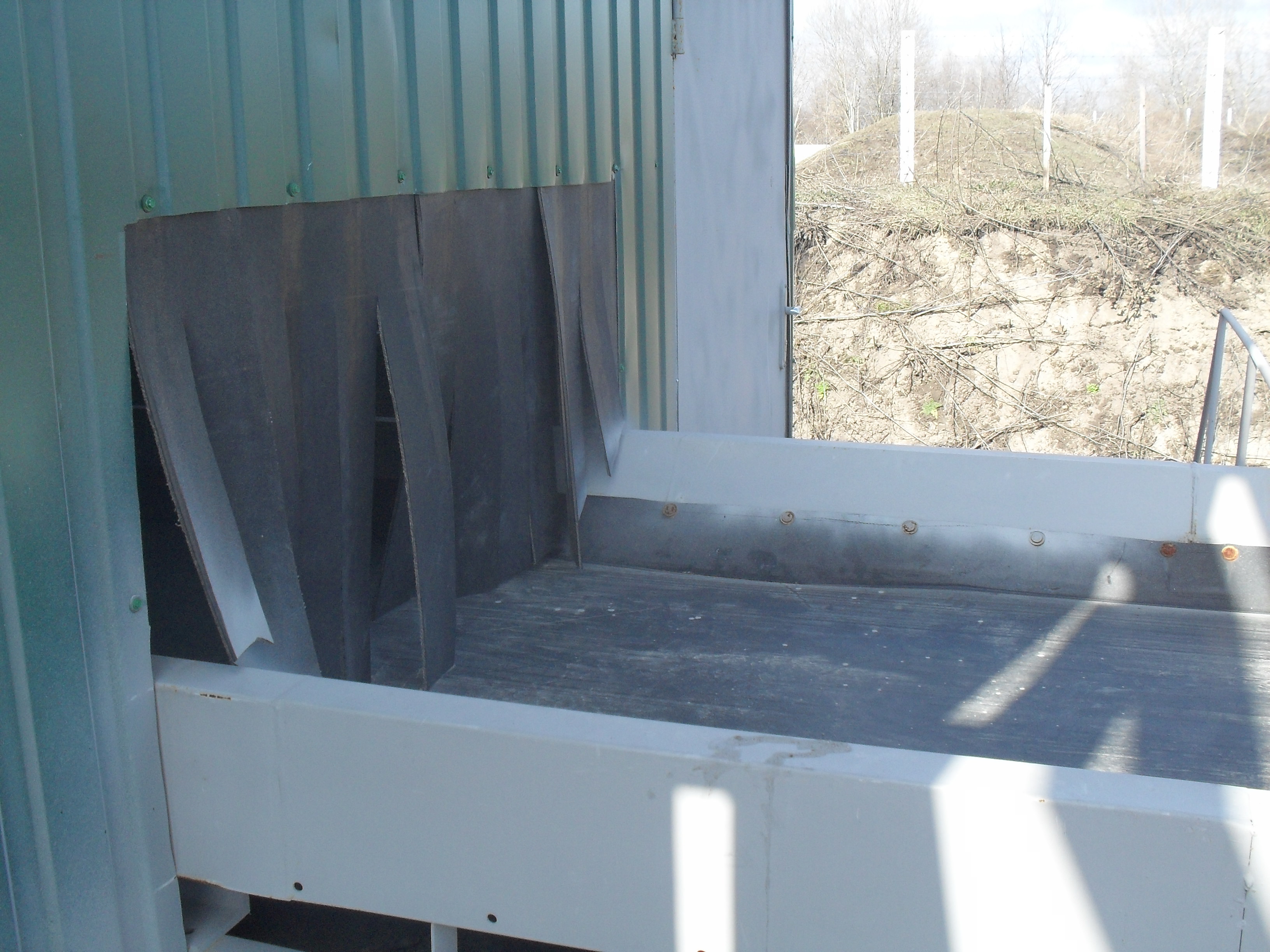

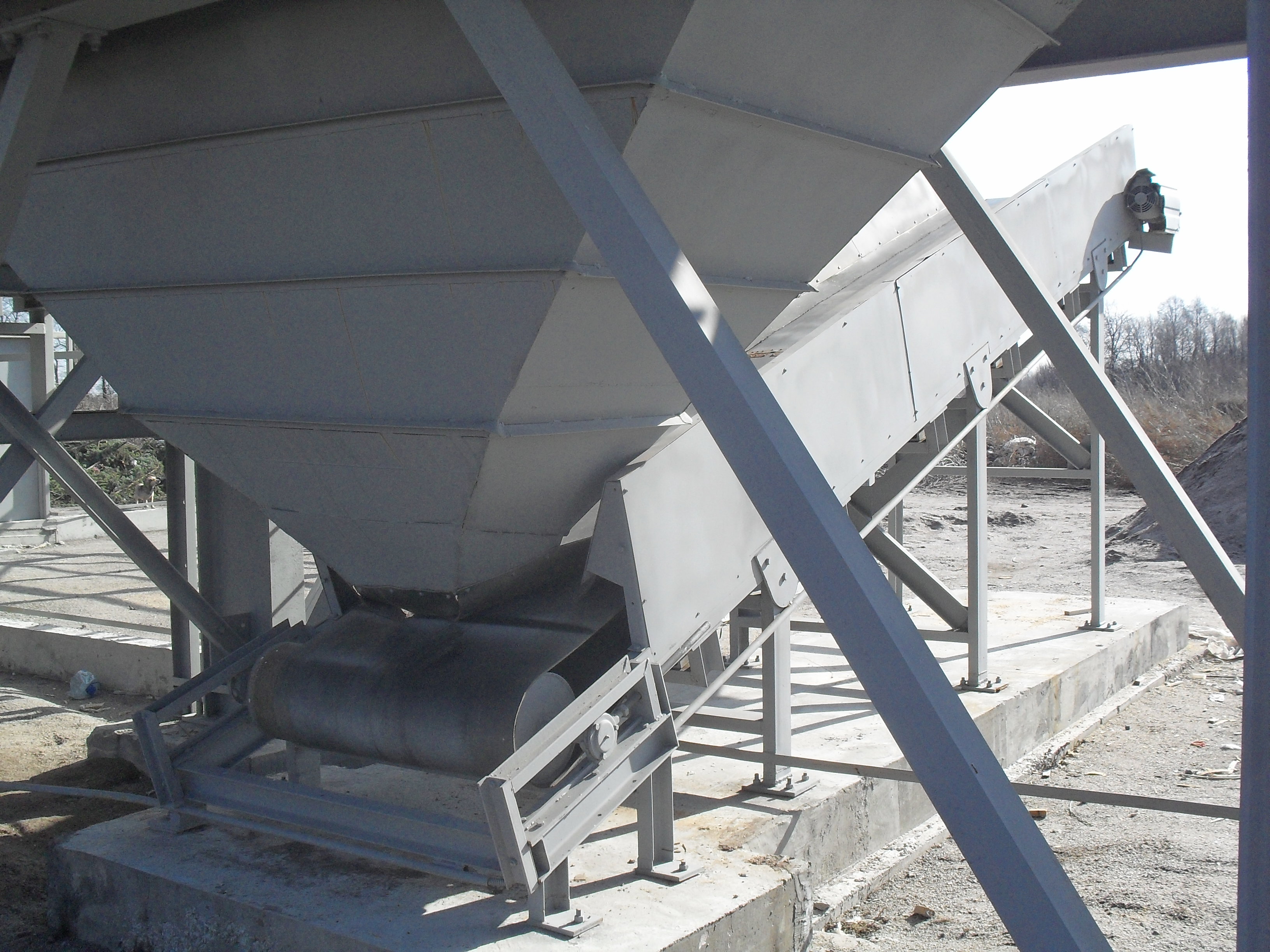

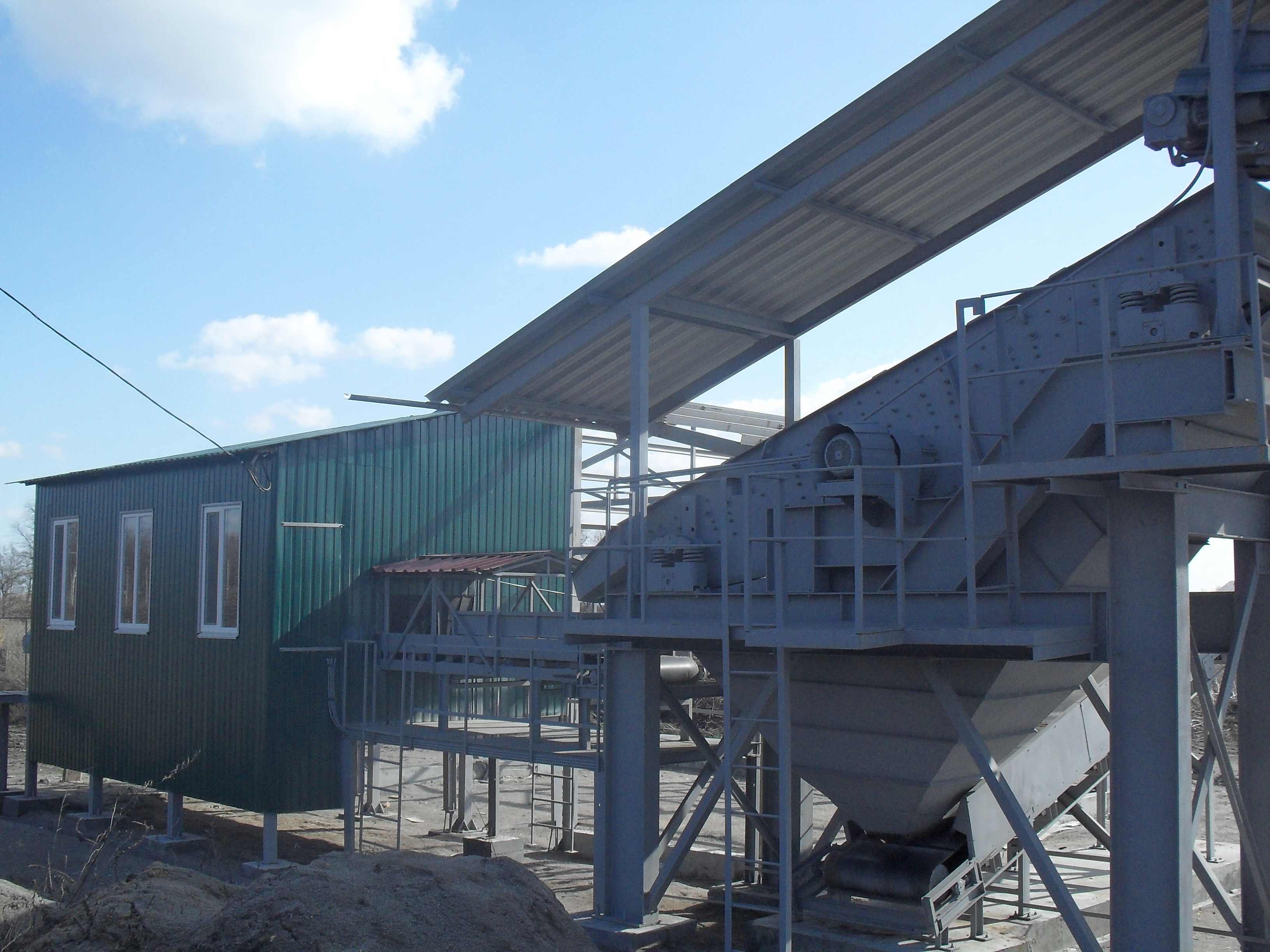

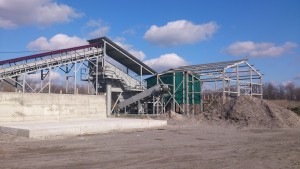

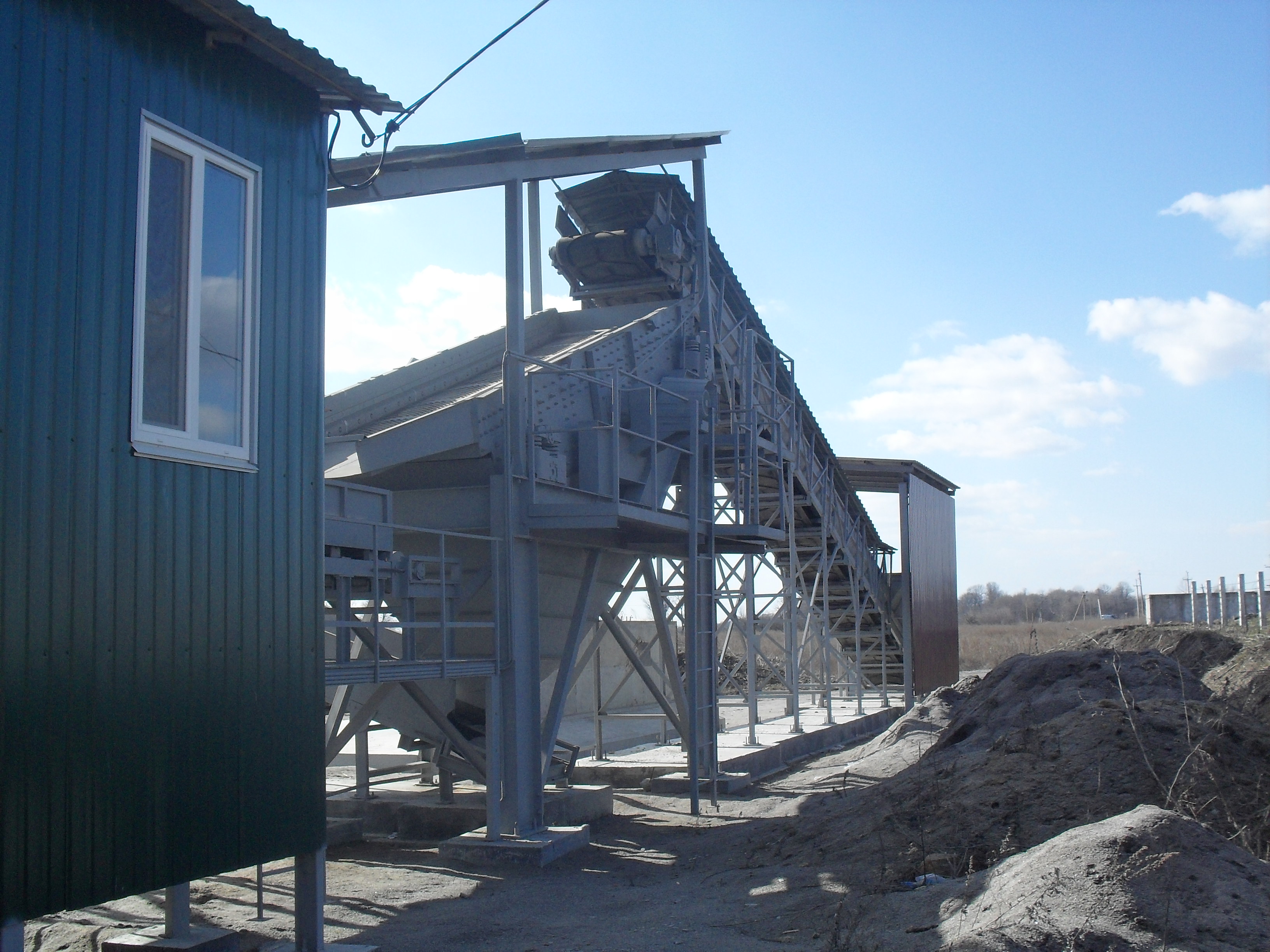

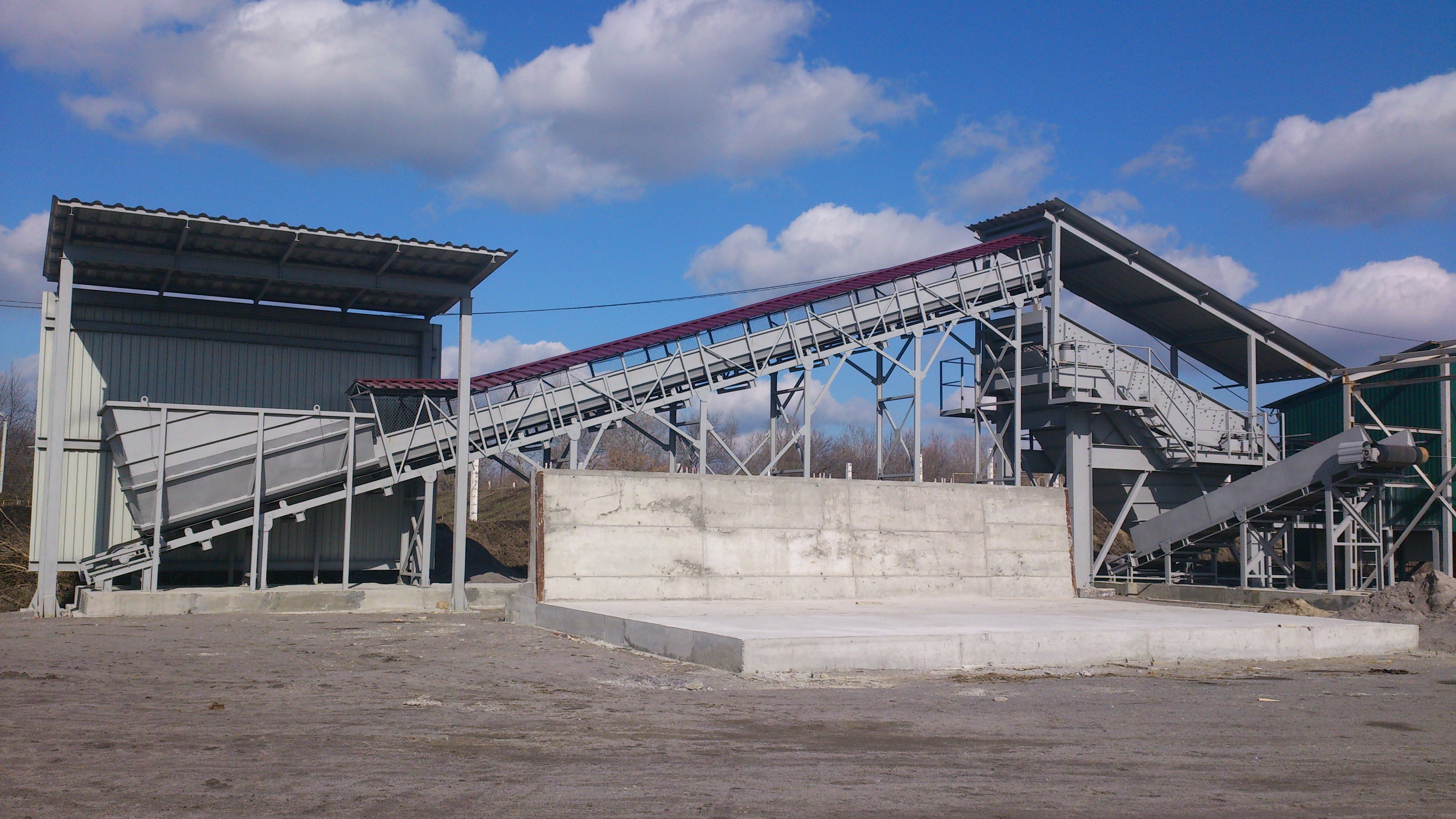

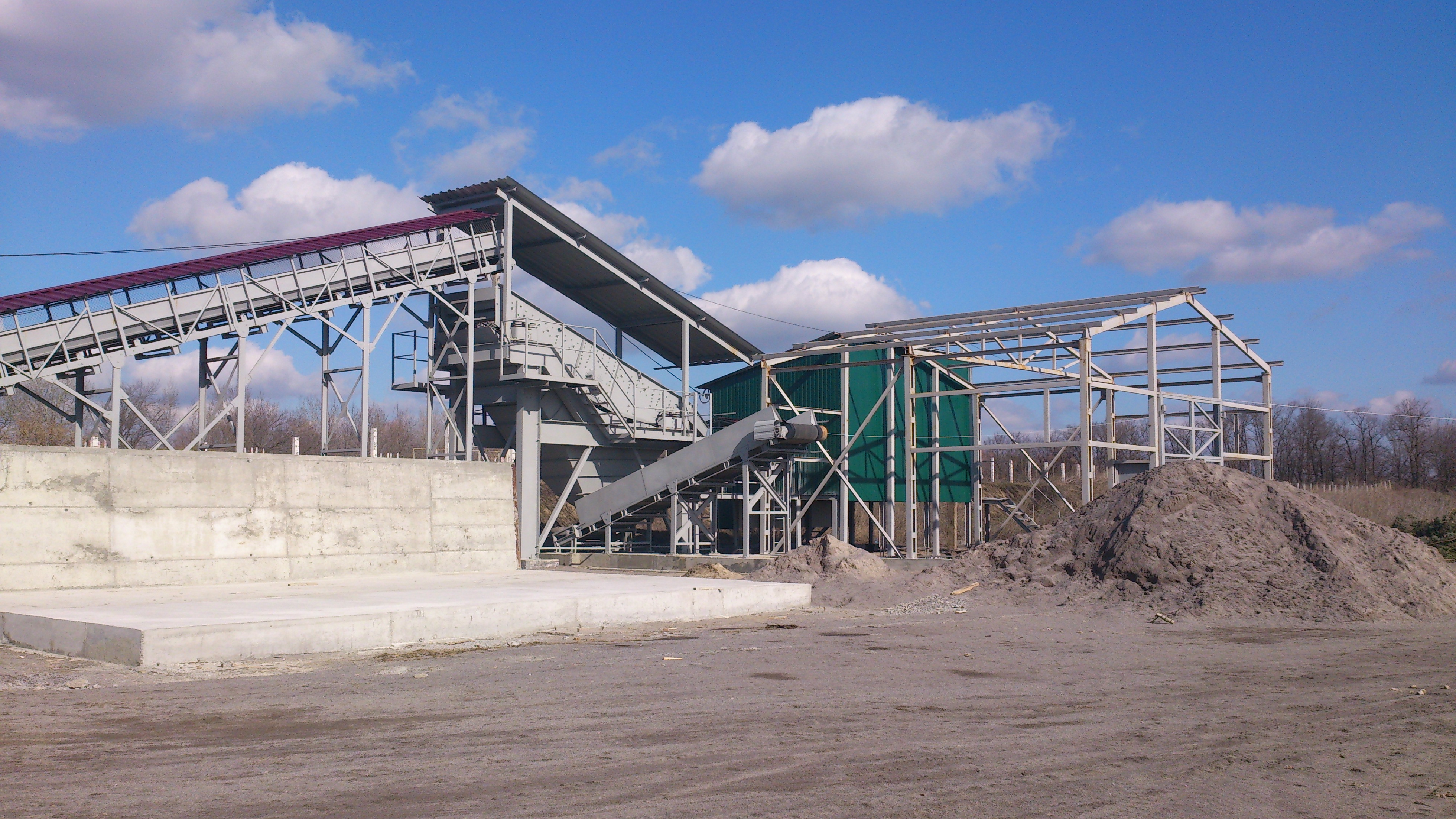

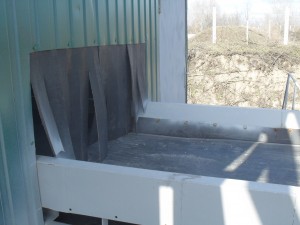

Нижче представлені кілька фотографій сортувальної станції, розташованої в Калинівському районі. Хоча сама станція знаходиться в стадії будівництва, але візуальну інформацію про даній установці можна побачити вже зараз.
