Автомобилеразгрузчики РАГ-65

Автомобилеразгрузчик РАГ-65 стационарный, гидравлический, двухплощадочный проездного типа предназначен для выгрузки сыпучих грузов зерновой группы, корнеплодов, яблок, а также других сыпучих грузов, угол естественного откоса которых не более 38º, из бортовых автомобилей и тягачей с полуприцепами типа КАМАЗ и ему подобных общей массой (с грузом) до 80т через открытый задний борт на площадке продольного опрокидывания, а также автомобильных и тракторных поездов с прицепами общей массой до 32т без расцепки через боковой борт на площадке бокового опрокидывания. Для просмотра фото перейдите в галерею и на канале https://www.youtube.com/c/KmbpUa34 можете просмотреть наше видео.

Автомобилеразгрузчики РАГ-65 выпускаются на ПрАТ "Калиновский машиностроительный завод" с 1998 года. Предприятие занимается изготовлением техники для механизации погрузочно-разгрузочных транспортно-складских работ с 1956 года. За это время полная масса разгружаемых автомобилей выросла с 8 до 80 тонн. Автомобилеразгрузчики РАГ-65 отличаются высокой эксплуатационной надежностью и производительностью в сравнении с аналогами. Технические специалисты предприятий потребителей отдают предпочтение автомобилеразгрузчикам РАГ-65. Наши партнёры из Польши и Молдавии сделали свой выбор в пользу автомобилеразгручиков РАГ-65 и применяют их для разгрузки автомобилей с яблоками, свеклой, морковью, картофелем и другими сыпучими грузами.

На сегодняшний день поставлено в разные регионы Украины и ближнего зарубежья 168 единиц. Референс-лист поставок автомобилеразгрузчиков можно посмотреть здесь.

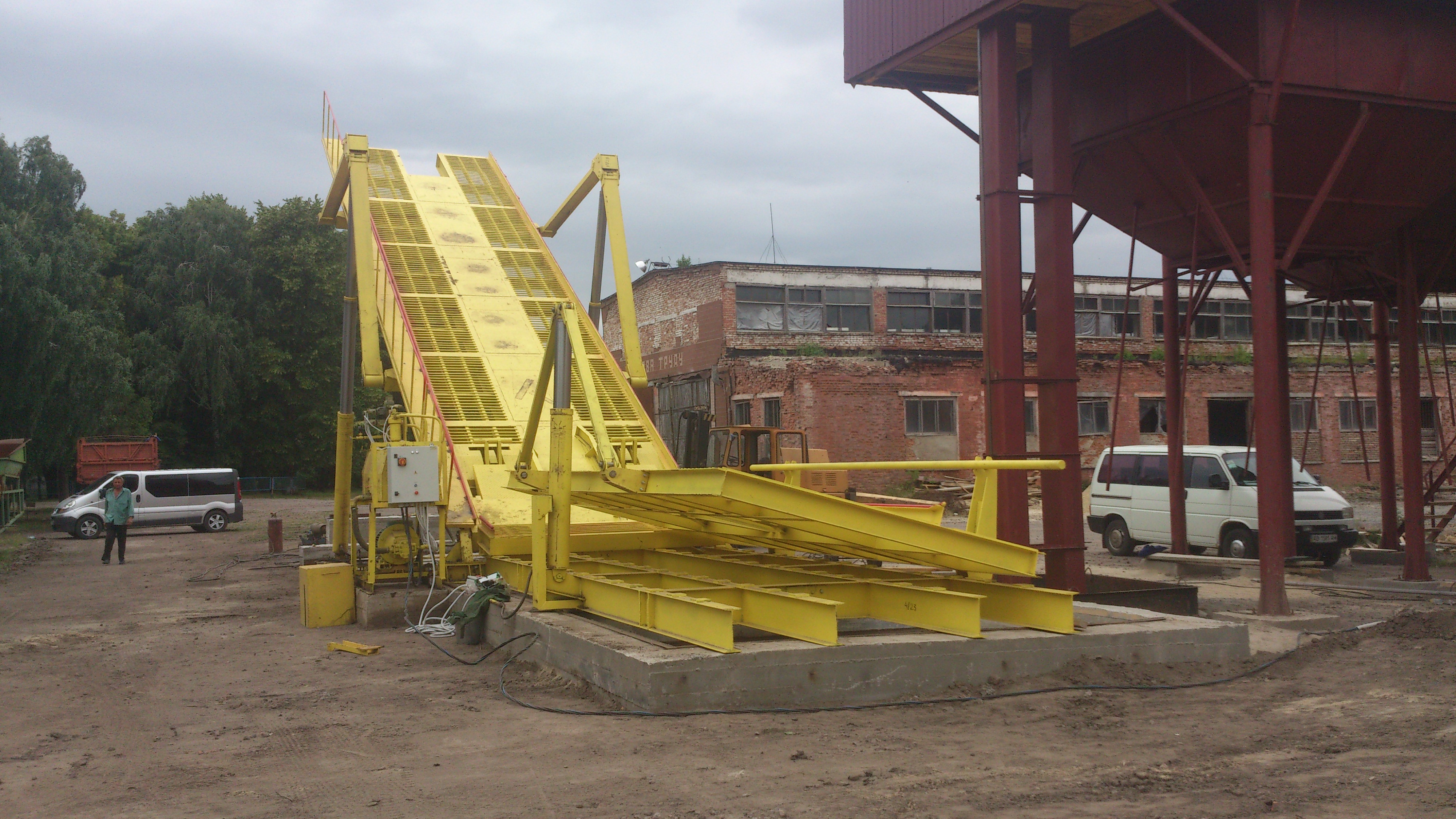

Автомобилеразгрузчик РАГ-65 Автомобилеразгрузчик РАГ-65
Автомобилеразгрузчик РАГ-65



РАГ-65. Модификации.
Наименование оборудования Обозначение
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 60т, L=17м, площадкой бокового опрокидывания г/п 28т, L=6,4м РАГ-65
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 60т, L=17м РАГ-65-01
Авторазгрузчик гидравлический с площадкой бокового опрокидывания г/п 28т, L=6,4м РАГ-65-02
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 40т, L=16,5м, площадкой бокового опрокидывания г/п 22т, L=6,4м РАГ-65-03
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 40т, L=16,5м РАГ-65-04
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 40т, L=14м, площадкой бокового опрокидывания г/п 22т, L=6,4м РАГ-65-05
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 40т, L=14м РАГ-65-06
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 60т, L=17м, площадкой бокового опрокидывания г/п 28т, L=8,0м РАГ-65 НБ8
Авторазгрузчик гидравлический с площадкой продольного опрокидывания г/п 80т, L=20м РАГ- 65.20.80.000-М2



РАГ-65. Технические характеристики.


Грузоподъёмность площадки, т Длина площадки, м Угол наклона, град. Масса, не более, т
продольного опрокидывания бокового опрокидывания продольного опрокидывания бокового опрокидывания
РАГ-65 60 28 17,05 6,4 37 18
РАГ-65-01 60 - 17 - 38 13,3
РАГ-65-02 - 28 - 6,4 38 4,6
РАГ-65-03 40 22 16,5 6,4 38 14,88
РАГ-65-04 40 - 16,5 - 38 11,75
РАГ-65-05 40 22 14 6,4 38 14,4
РАГ-65-06 40 - 14 - 38 10,7
РАГ-65 НБ8 60 28 17,05 8,0 38 18
РАГ- 65.20.80.000-М2 80 - 20 - 38 18,1


Комплекты поставок различных модификаций автомобилеразгрузчиков.
Обозначение Описание оборудования Комплект поставки
РАГ-65 Автомобилеразгрузчик гидравлический с площадкой продольного опрокидывания г/п 60т, L=17м, площадкой бокового опрокидывания г/п 28т, L=6,4м.
  1. РАГ65.01.00.000 – Площадка продольного опрокидывания – 1 шт.
  2. Ш1-П1477/5.00.000-02 – Платформа – 1шт.
  3. РАГ50.08.00.000-14 – Гидросистема – 1шт.
  4. Ш1-П1477/7.00.000-05 – Опора – 2шт.
  5. ПГА40.00.00.01 – Плита – 2шт.
  6. РАГ50.01.01.000-01 – Платформа бокового опрокидывания – 1шт.
  7. РАГ50.07.00.000 – Подвеска – 1шт.
  8. РАГ65.05.00.000-01 – Площадка бокового опрокидывания – 1шт.
  9. РАГ65.15.00.000 – Электрооборудование – 1шт.
РАГ-65-01 Автомобилеразгрузчик гидравлический с площадкой продольного опрокидывания с гидравлическими упорами колес г/п 60т, L=17м.
  1. РАГ65.02.00.000 – Площадка продольного опрокидывания – 1шт.
  2. ПГА40.00.00.01 – Плита – 2шт.
  3. Ш1-П1477/5.00.000-02 – Платформа – 1шт.
  4. Ш1-П1477/7.00.000-05 – Опора – 2шт.
  5. РАГ50.08.00.000-15 – Гидросистема – 1шт.
  6. РАГ65.15.00.000-01 – Электрооборудование – 1шт.
РАГ-65-01Н Автомобилеразгрузчик гидравлический с площадкой продольного опрокидывания с механическими упорами колес г/п 60т, L=17м.
  1. РАГ65.01.00.000-01Н – Площадка продольного опрокидывания – 1шт.
  2. ПГА40.00.00.01 – Плита – 2шт.
  3. ПГА40.02.00.00 – Опора платформы – 1шт.
  4. Ш1-П1477/5.00.000-05 – Платформа – 1шт.
  5. Ш1-П1477/7.00.000-05 – Опора – 2шт.
  6. РАГ50.08.00.000-16 – Гидросистема – 1шт.
  7. РАГ65.15.00.000-08 – Электрооборудование – 1шт.
РАГ-65-02 Автомобилеразгрузчик гидравлический с площадкой бокового опрокидывания г/п 28т, L=6,4 м.
  1. РАГ50.01.01.000-01 – Платформа бокового опрокидывания – 1шт.
  2. РАГ50.03.00.000-05 – Рама опорная – 1шт.
  3. РАГ50.07.00.000 – Подвеска – 1шт.
  4. РАГ50.08.00.000-23 – Гидросистема – 1шт.
  5. РАГ65.15.00.000-03 – Электрооборудование – 1шт.
РАГ-65 НБ8 Автомобилеразгрузчик гидравлический с площадкой продольного опрокидывания г/п 60т, L=17м, площадкой бокового опрокидывания г/п 28т, L=8м.
  1. РАГ65.01.00.000-01 – Площадка продольного опрокидывания – 1шт.
  2. ПГА40.00.00.01 – Плита – 2шт.
  3. Ш1-П1477/5.00.000-05 – Платформа – 1шт.
  4. Ш1-П1477/7.00.000-05 – Опора – 2шт.
  5. РАГ50.08.00.000-24 – Гидросистема – 1шт.
  6. РАГ65.05.00.000-02 – Площадка бокового опрокидывания – 1шт.
  7. РАГ50.01.01.000-03 – Платформа бокового опрокидывания – 1шт.
  8. РАГ50.07.00.000 – Подвеска – 1шт.
  9. РАГ65.15.00.000-08 – Электрооборудование – 1шт.
РАГ-65.20.80.000-М2 Автомобилеразгрузчик гидравлический с площадкой продольного опрокидывания г/п 80т, L=20м.
  1. Ш1-П1477-5.00.000-10 – Платформа – 1шт.
  2. ПГА40.00.00.01 – Плита – 2шт.
  3. ПГА40.02.00.00 – Опора платформы – 1шт.
  4. Ш1-П1477/7.00.000-06 – Опора – 2шт.
  5. РАГ50.08.00.00-15 – Гидросистема – 1шт.
  6. РАГ65.15.00.000 – Электрооборудование – 1шт.



В комплект поставки входит маслостанция с электродвигателем N=37 кВт, n= 1475 об/мин.
