Результатом реконструкции площадок автомобилеразгрузчиков ГУАР-15, ГУАР-30 является обеспечение разгрузки полуприцепных длиннобазовых автопоездов типа КамАЗ-5412 + ОдАЗ-9380, МАЗ-6422 + МАЗ-9398 (МАЗ-54323 + МАЗ-9758) общей массой до 45 т. Реконструкция осуществляется путем замены существующего гидроподъемника на более мощный с удлинением опрокидной платформы на 3-4 м и увеличением грузоподъемности до 40 т. По желанию заказчика может поставляться новая маслостанция. Для просмотра фото и видео перейдите в галерею.

По просьбе заказчика представитель исполнителя может выехать на место для определения технических решений реконструкции, а также на шефмонтаж.

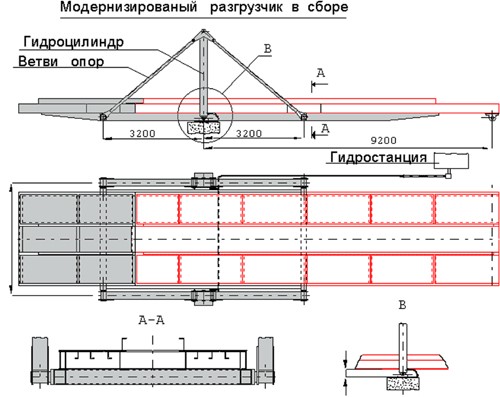

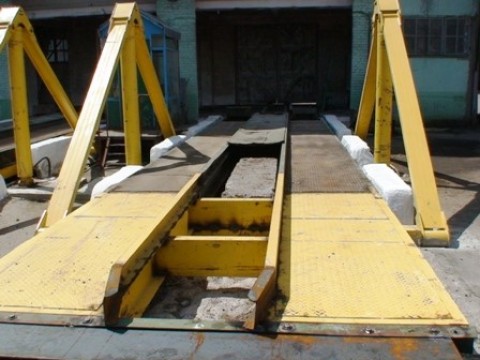

guar1 guar2



Модернизация площадок. Модификации.
Наименование оборудования Обозначение
Комплект узлов и деталей для реконструкции автомобилеразгрузчика ГУАР 30 (г/п 40т, удлинение платформы на 4м) ЧРП 00
Комплект узлов и деталей для реконструкции автомобилеразгрузчика ГУАР 30 (г/п 40т, удлинение платформы на 3м, установка гидроцилиндров) ЧРП 01
Комплект узлов и деталей для реконструкции ГУАР-15 передвижной, наклонный (усиление г/п 25т, установка гидроцилиндров) РАГ-15М
Комплект узлов и деталей для реконструкции ГУАР-15Н(С) стационарный (усиление г/п 25т, установка гидроцилиндров) РАГ-15М-1
Комплект узлов и деталей для реконструкции ГУАР-15 передвижной (усиление г/п 25т, удлинение на 3м) РАГ-15М-2



Комплекты поставок различных модернизаций.
Обозначение Характеристика Комплект поставки
ЧРП 00 Комплект предназначен для модернизации ГУАР-30, путем установки двух гидроцилиндров (Ш1-П1330.00.000-03), усилением и удлинением платформы на 4 м, с увеличением грузоподъемности с 30 до 40 т. (стационарный).
  1. ЧРП.01.00.000 подвеска – 2 шт.
  2. ЧРП.02.00.000 концовка площадки в сборе – 1 шт.
  3. ЧРП.03.00.000-01 ось – 2 шт.
  4. ЧРП.04.00.000 балка – 2 шт.
  5. ЧРП.05.00.000 балка – 2 шт.
  6. ЧРП.06.00.000 коробочка – 2 шт.
  7. ЧРП.07.00.000 трубопровод – 1 шт.
ЧРП 01 Комплект предназначен для модернизации ГУАР-30, путем установки двух гидроцилиндров (Ш1-П1330.00.000-03), усилением и удлинением платформы на 3 м, с увеличением грузоподъемности с 30 до 40 т. (стационарный).
  1. ЧРП.01.00.000 подвеска – 2 шт.
  2. ЧРП.02.00.000-01 концовка площадки в сборе – 1шт.
  3. ЧРП.03.00.000-01 ось – 2 шт.
  4. ЧРП.04.00.000 балка – 2 шт.
  5. ЧРП.05.00.000-01 балка – 2 шт.
  6. ЧРП.06.00.000 коробочка – 2 шт.
  7. ЧРП.07.00.000 трубопровод – 1 шт.
РАГ-15М Комплект предназначен для модернизации ГУАР-15, путем установки двух гидроцилиндров (796-026), усилением платформы и увеличением грузоподъемности с 15 до 25 т.(мобильный)
  1. РАГ15М.01.00.000 подвеска – 2 шт.
  2. РАГ15М.02.00.000 траверса – 1 шт.
  3. РАГ15М.03.00.000 ось – 2 шт.
  4. РАГ15М.04.03.000 коробочка – 2 шт.
  5. РАГ15М.06.00.000 трубопровод – 1 шт.
РАГ-15М-1 Комплект предназначен для модернизации ГУАР-15Н(С), путем установки двух гидроцилиндров (796-026-01), усилением платформы и увеличением грузоподъемности с 15 до 25 т. (стационарный).
  1. РАГ15М.01.00.000-01 подвеска – 2 шт.
  2. РАГ15М.05.00.000 опора – 2 шт.
  3. РАГ15М.03.00.000 ось – 2 шт.
  4. РАГ15М.07.00.000 закладная – 2 шт.
  5. РАГ15М.06.00.000 трубопровод – 1 шт.
РАГ-15М-2 Комплект предназначен для модернизации ГУАР-15, путем установки двух гидроцилиндров (796-026-04), усилением и удлинением платформы на 3м, с увеличением грузоподъемности с 15 до 25 т. (стационарный).
  1. РАГ15М.02.00.000 траверса – 1 шт.
  2. РАГ15М.08.00.000 концовка площадки в сборе -1 шт.
  3. РАГ15М.03.00.000 ось – 2 шт.
  4. РАГ15М.11.00.000 коробочка – 2 шт.
  5. РАГ15М.06.00.000 трубопровод – 1 шт.
  6. РАГ15М.09.00.000 балка – 2 шт.
  7. РАГ15М.09.00.000-01 балка – 2 шт.
  8. РАГ15М.12.00.000 упор – 1 шт.
  9. РАГ15М.12.00.000-01 упор – 1 шт.
  10. Ш1-ПБТ/10.07.000-01 подвеска – 2 шт.
