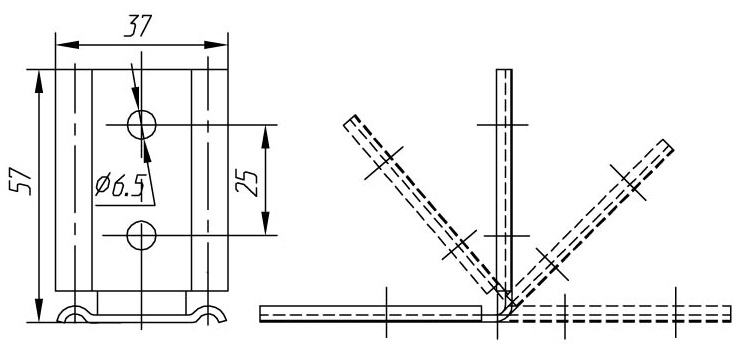

Лист предназначен для соединения лотков на горизонтальных поворотах под разными углами и Т-образных перекрестках. Используется совместно с уголком УГ-00, который изгибается вручную под необходимым углом.

Лист ЛТ-00М
LT00M LT00M 1

Уголок УГ-00М
UG00M UG00M 1

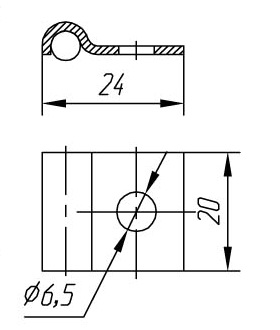

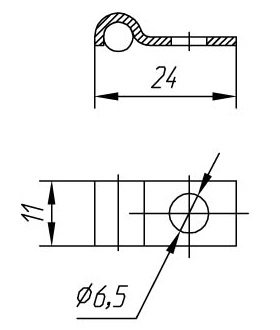

Скоба СК-00М предназначена для быстрого крепления лотков к опорным деталям. Скоба СК-01М предназначена для крепления вертикальных спусков Л-04М к отверстиям А за поперечные прутки.

Скоба СК-00М     Скоба СК-01М
SK00M SK00M 1   SK00M SK01M 1

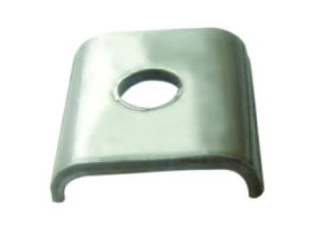

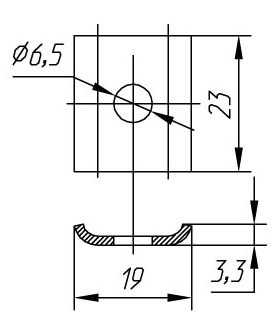

Скоба СБ-00М предназначена для соединения лотков в длину встык. Устанавливается зеркально по 2 шт. на каждое соединение. Также для перемычек заземления. Скоба СБ-01М предназначена для соединения лотков Л-04М в длину встык.

Скоба СБ-00М     Скоба СБ-01М
SB00M SB00M 1   SB00M SB01M 1




Лист ЛС-00 используется совместно со скобой СК-00М для болта заземления. Лист ЛС-01 используется совместно со скобой СК-01М для заземления на лотках Л-04.

Лист ЛС-00   Лист ЛС-01
LS00 1   LS01 1
