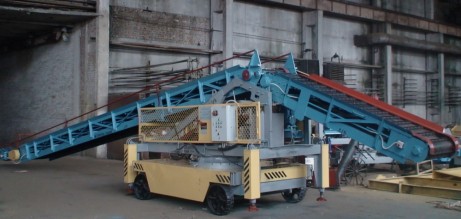

Штабелеукладчики предназначены для транспортирования (перемещения) мешков с сыпучими грузами к месту укладки в штабели или погрузки на другие транспортные средства (автомобили, ж.д. вагоны и др.). Состоит из самоходной тележки со специальным поворотным кругом, трехсекционной реверсивной конвеерной системы и гидроцилиндров для подъема стрелы и фиксации тележки. Штабелеукладчики эксплуатируются на заводах и складах, имеющих площадки с твердым покрытием, с уклоном не более 1º. Концы конвейерной линии могут перемещаться в вертикальной плоскости: задний в интервале от 0,3 м до 2,5 м от пола, передний - от 1,3 м до 9,0 (7,2 для Ш1-ПША) м.
Подача мешков на штабелеукладчик при укладке штабеля возможна с высоты 310 мм от пола.
|
|
| Параметры | Ш1-ПША | Ш1-ПША-М |
| Техническая производительность, т/час |
50 | 50 |
| Высота укладки штабеля, максимальная, м |
7,2 | 9 |
| Угол наклона конвейеров, максимальный, град. |
45° | 45º |
| Рабочее давление в гидросистеме,не более, МПа (кг/см2) |
12,5 (125) | 12,5 (125) |
| Скорость передвижения штабелеукладчика, м/с |
0,19±0,01 | 0,19±0,01 |
| Установленная мощность электродвигателей, кВт |
9,2 | 11 |
| Габаритные размеры, не более, м |
||
| длина при горизонтальном положении конвейеров |
11,72 | 13,30 |
| ширина | 1,65 | 2,10 |
| высота | 2,72 | 2,72 |
| Масса штабелеукладчика, не более, т |
5,0 | 5,9 |
