Буртоукладальна машина «Комплекс 65М2Б3-К» складається з транспортно-очисного і укладального агрегатів та площадок для розвантаження транспортних засобів. Він має два розвантажувальні майданчики, розташовані по обидві сторони від центрального конвеєра, для розвантаження бортових автомобілів і зчіпних автопоїздів (бічна) і розвантаження бортових автомобілів, напівпричепів та автосамоскидів (поздовжнє), які працюють по черзі. Даний тип буртоукладачів почав серійно вироблятися нашим підприємство ще в далекому 1980 року. Перші машини даної модифікації були оснащені площадками бічного і поздовжнього перекидання з вантажопідйомністю всього 18 т і 30 т відповідно, а також мали короткий укладальний конвеєр (довжина 15м). З часом вимоги механіків цукрових заводів змінювалися і зазначена машина зазнала безліч змін і покращень.

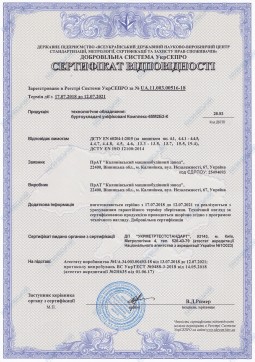

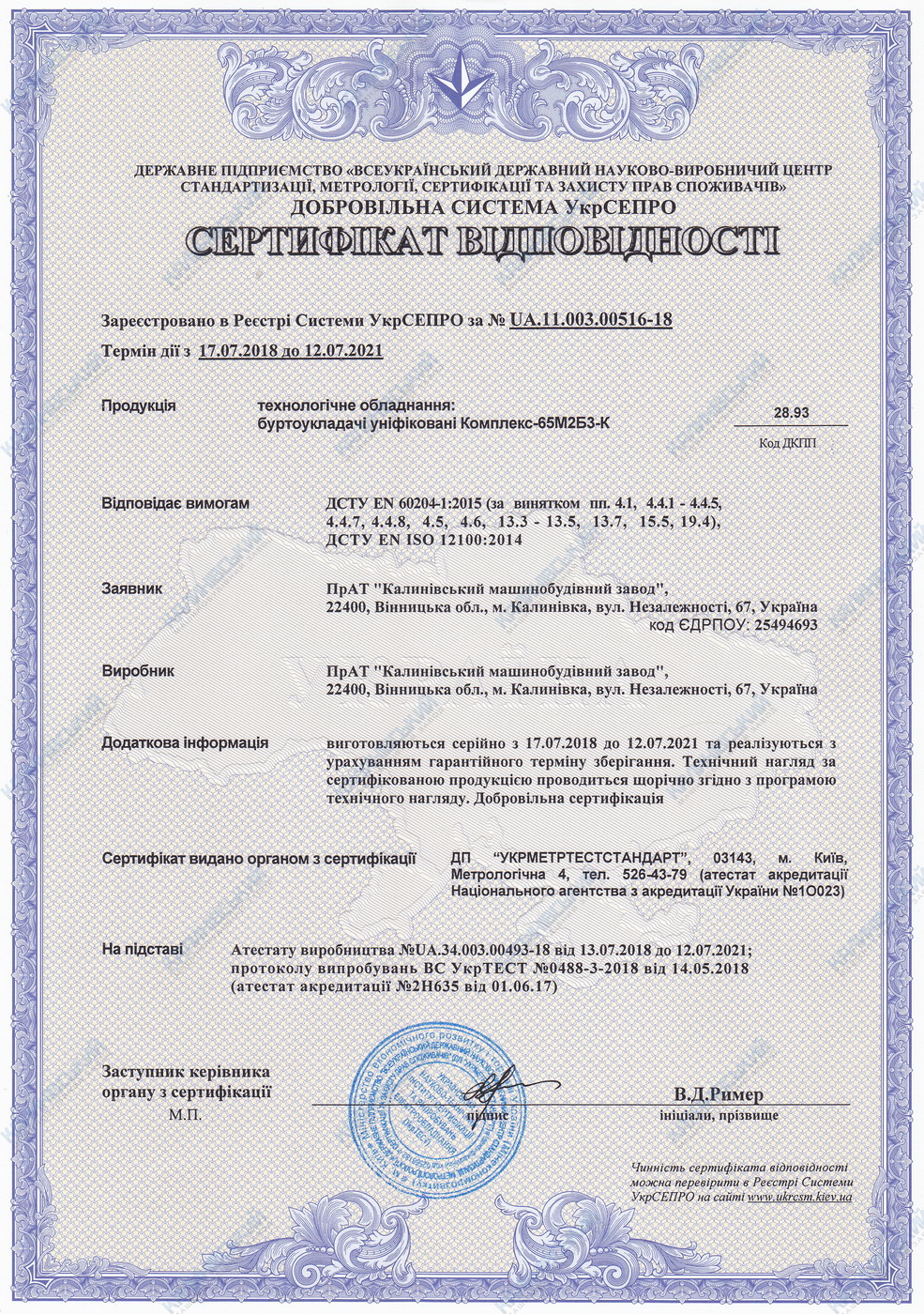

Сертификат соответствия - буртоукладчик унифицированный "Комплекс 65М2Б3-К"

В даний час серійний буртоукладач «Комплекс 65М2Б3-К» обладнаний площадкою поздовжнього перекидання для розвантаження бортових автомобілів, автосамоскидів і напівпричепів масою брутто 60т і площадкою бічного перекидання для розвантаження бортових автомобілів і автомобілів з причепами послідовно масою до 30т.

Наше підприємство завжди готове йти назустріч замовникам і за їх бажанням при замовленні можна внести певні зміни як в конструкцію площадок, так і в конструкцію самого буртоукладача, не змінивши при цьому основного призначення - вивантаження, очищення, і укладання буряків у кагати.

До основних пріоритетних характеристик даного типу буртоукладачів відноситься його мобільність, невеликі в порівнянні з іншими типами буртоукладачів габаритні розміри, можливість експлуатації на призаводських і периферійних бурякоприймальних пунктах, як на майданчиках з твердим покриттям, так і на укатаних грунтових кагатних полях, в т.ч. які не мають силової електромережі. В якості енергопривідної бази використовується трактор ДТ-75 і його модифікації.

До недоліків даної моделі в даний час можна віднести дорожнечу дизельного палива, за рахунок чого збільшуються витрати на очищення і укладку 1 т буряка, а також дорогий ремонт дизельного двигуна.

Комплекс 65М2Б3К. Основні технічні характеристики.
№ з/п Параметри Дані
1. Технічна продуктивність, т/годину, не менше 135
2. Коефіцієнт готовності, не менше 0,96
3. Розміри укладаємого кагата, м
  висота, не більше 6
  ширина біля основи 33
4. Кут повороту укладочного конвеєра, град.
  праворуч 53±2
  ліворуч 53±2
5. Габаритні розміри машини, мм, не більше
  довжина (без укладочного конвеєра) 22200
  ширина (без конвеєра видачі відходів) 12500
  висота (при опущеному укладальному конвеєрі) 5100
  довжина укладального конвеєра 18000
6. Маса машини, т, не більше 46
7. Швидкість пересування, км/год, не більше
  вперед (перша передача) 5,45
  назад 4,67
8. Дорожній просвіт в транспортному положенні, мм, не менше 200
9. Ефективність очищення буряків від супутніх домішок % до загальної забрудненості, %, не менше 30
10. Максимальна вантажопідйомність площадки бічного перекидання, т 30
11. Вантажопідйомність площадки поздовжнього перекидання, т 60
12. Питома витрата пального, кг/т, не більше 0,13
13. Повний встановлений ресурс, годин, не менше 7000



Машина буртоукладальна «Комплекс 65М2Б3-К» відповідає технічним умовам ТУ У 29.5-25494693.

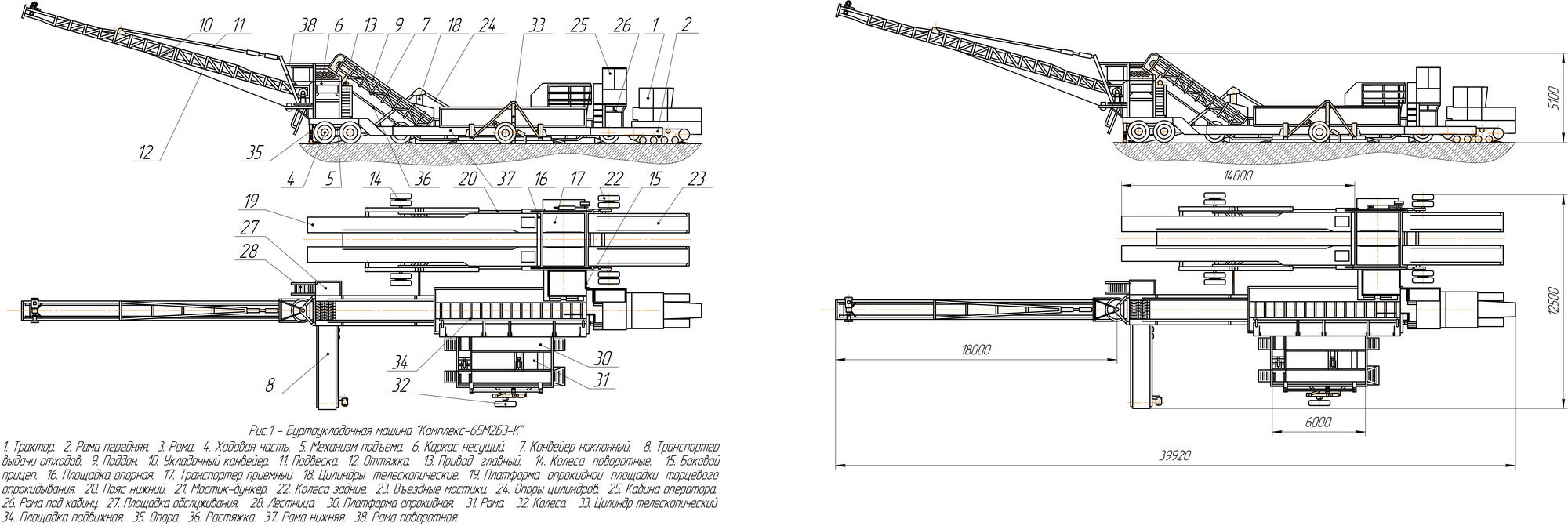

Схематичне зображення буртоукладача «Комплекс 65М2Б3-К».

Схематичне зображення буртоукладача «Комплекс 65М2Б3-К»

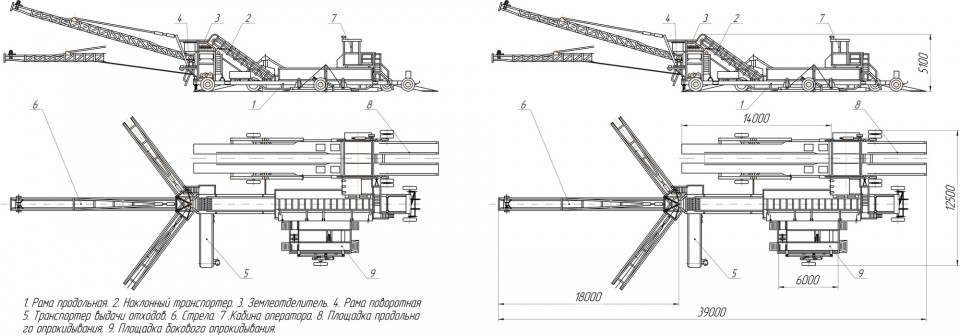

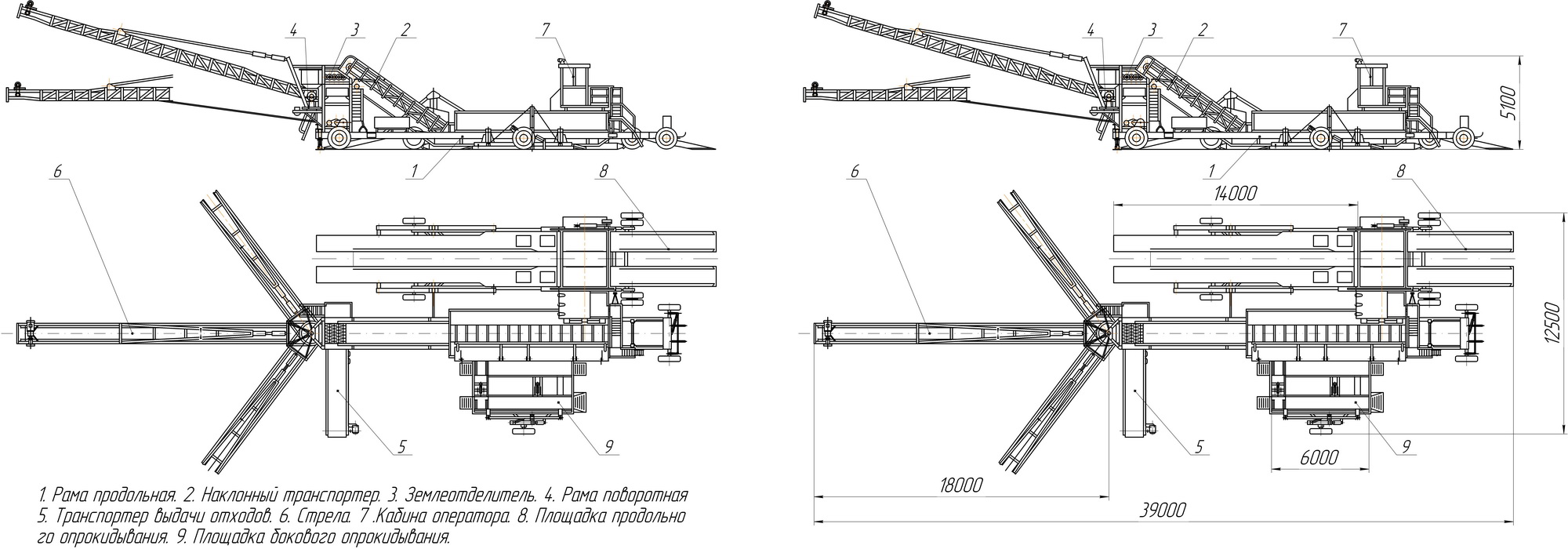

Схематичне зображення буртоукладача «Комплекс 65Е2Б3-К».

Схематичне зображення буртоукладача «Комплекс 65Е2Б3-К».
